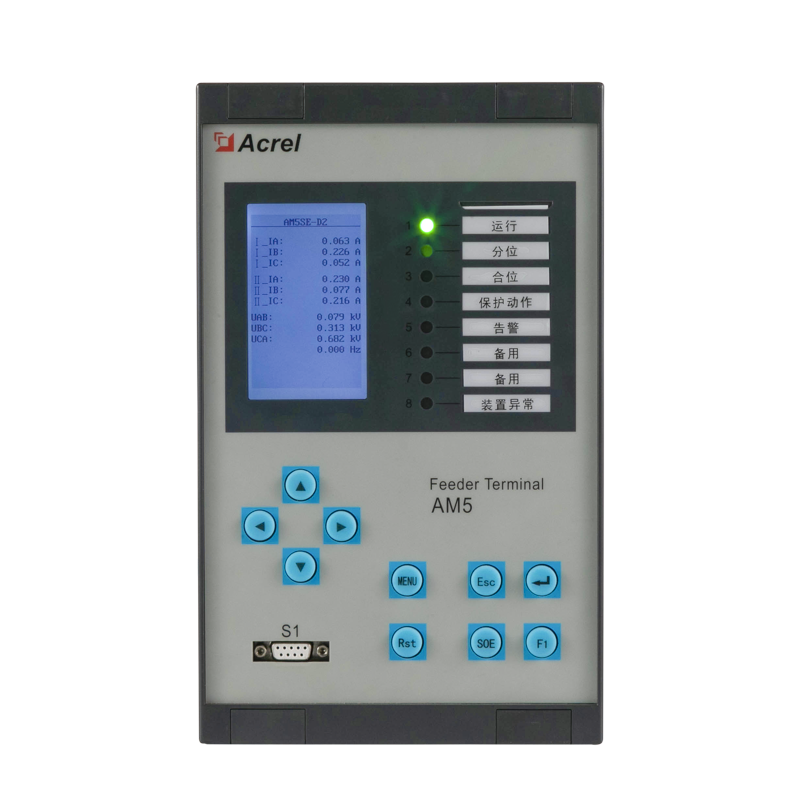

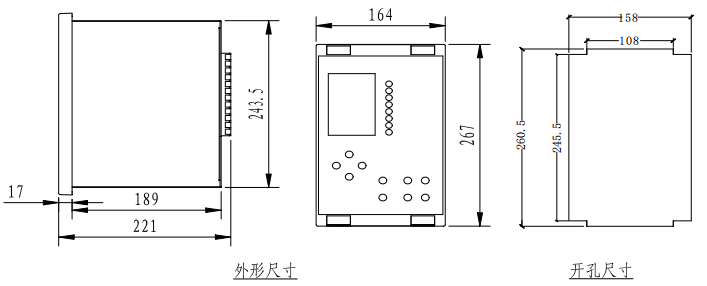

AM5SE-IS防孤岛保护装置

功能：

AM5SE-IS防孤岛保护装置主要适用于35kV、10kV及低压380V光伏发电、燃气发电等新能源并网供电系统。当发生孤岛现象时，可以快速切除并网点，使本站与电网侧快速脱离，保证整个电站和相关维护人员的生命安全。

应用范围：

适用于35kV、10kV及低压380V光伏发电、燃气发电等新能源并网供电系统

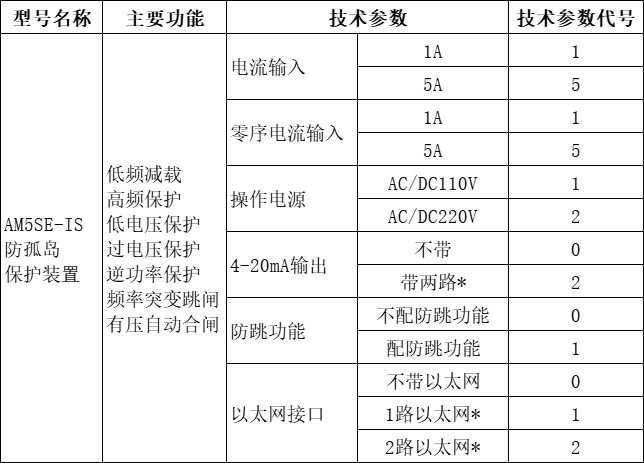

订货范例：

具体型号：AM5SE-IS 512011

技术要求：防孤岛保护；电流输入5A；零序电流输入1A；操作电源AC/DC220V；不带4-20mA输出；配防跳功能；不带以太网接口

通讯协议：RS485接口 Modbus/RTU协议或103规约可设置

辅助电源：DC 220V

孤岛效应：

当电网供电因故障、误操作或停电维修等原因造成中断供电，各个新能源并网发电系统仍在运行，并向周围负载供电，构成一个电力公司无法控制的自给供电孤岛。
当孤岛效应发生时，造成的危害：
1、电网无法控制孤岛中的电压和频率，如果电压和频率超出允许范围，可能会对用户的设备造成损坏；
2、如果负载容量大于逆变电源容量，电源过载运行，容易被烧毁；
3、孤岛进行重合闸会导致该线路再次跳闸，可能损坏逆变电源或其他设备；
4、与逆变电源相连的线路仍带电，对检修人员造成危害，降低电网的安全性。

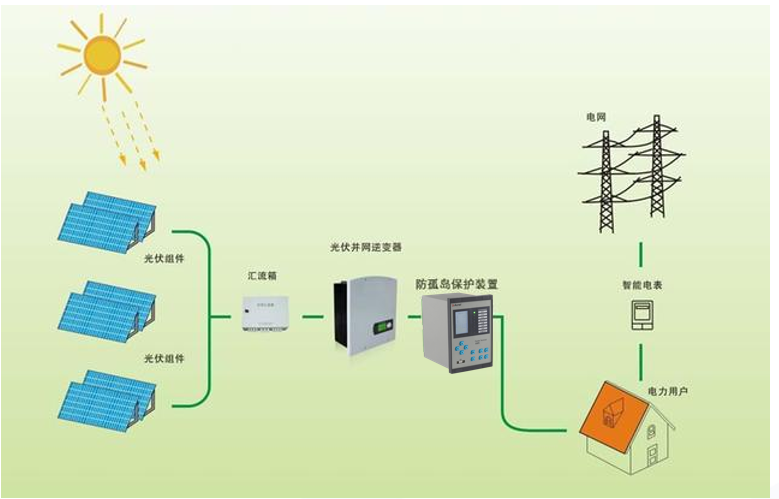

光伏发电示意图

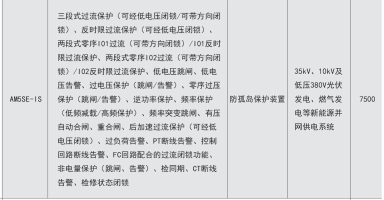

保护功能

● 三段式过流保护（可经低电压闭锁、可带方向闭锁）

● 反时限过流保护（可经低电压闭锁）

● 两段式零序I01过流（可带方向闭锁）/I01反时限过流保护

● 两段式零序I02过流（可带方向闭锁）/I02反时限过流保护

● 低电压跳闸

● 低电压告警

● 过电压保护（跳闸/告警）

● 零序过压保护（跳闸/告警）

● 逆功率保护

● 频率保护（低频减载/高频保护）

● 频率突变跳闸

● 有压自动合闸

● 重合闸

● 后加速过流保护（可经低电压闭锁）

● 过负荷告警

● 过负荷跳闸

● PT断线告警

● 控制回路断线告警

● FC回路配合的过流闭锁功能

● 非电量保护（跳闸/告警）

● 检同期

● CT断线告警

● 检修状态闭锁

监控功能

● 独立操作回路，可适应0.25A-5A开关跳合闸电流

● 20路有源开关量输入

● 10路无源继电器输出

● I, U, P, Q, PF, Fr, Ep, Eq 等电参量测量

● 2路4-20mA变送输出

通讯功能

● 2路RS485串行通讯接口，支持Modbus-RTU、IEC60870-5-103规约

● 2路以太网接口，支持 TCP Modbus-RTU和 TCP IEC60870-5-103规约

其他功能

● 故障录波功能，保护动作时触发录波，可录故障前8周波、故障后4周波

● IRIG-B格式对时
