ABAT100系列蓄电池在线监测装置

产品简介
型号说明

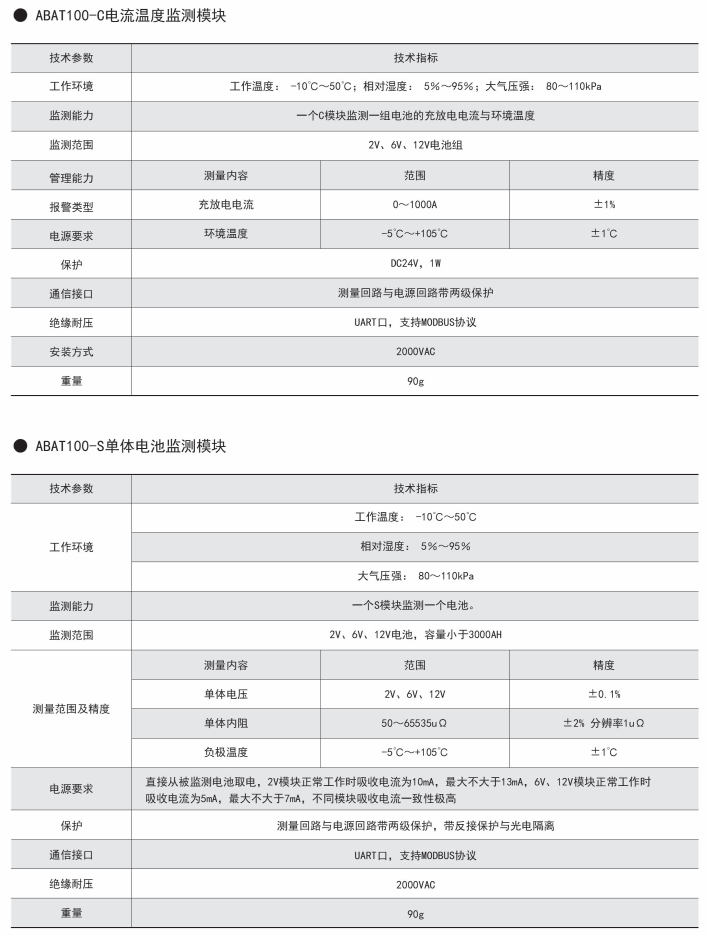

技术参数
组网方案

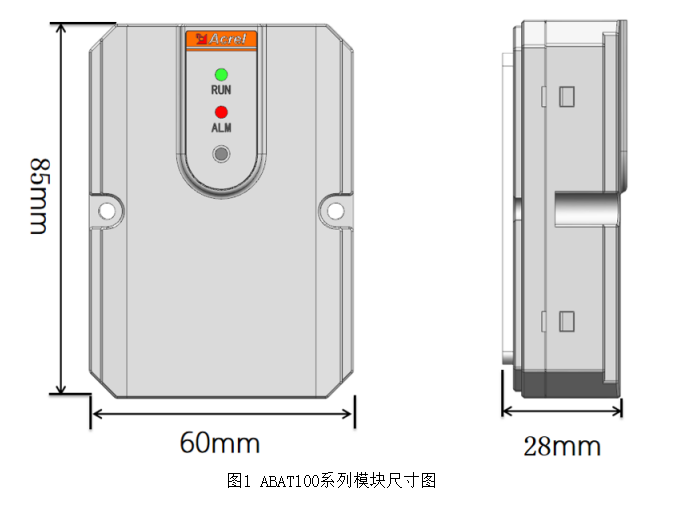

安装尺寸

ABAT100系列蓄电池在线监测系统，可提供电池的电压、内阻与内部温度等电池运行信息，包括SOC、SOH，并可提前对失效的电池进行预警及电池均衡，保障电池组备电时间并延长电池组使用寿命。该系统具有监测功能，安装、维护与接入非常方便，系统主要由ABAT100-S单电池监测模块、ABAT100-C组电池监测模块、ABAT100-HS采集器模块以及触摸屏等组成，可通过触摸屏查询告警与实时数据、设置参数等，可选配监测平台实现网络化集中管理。

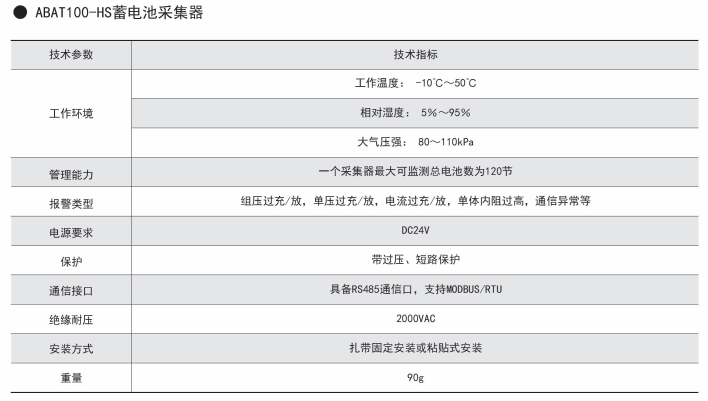

ABAT100-HS采集器模块作为一组电池组的管理模块，用于读取前端单电池监测子模块的电池监测数据，并对数据进行分析处理，可估算每节及整组电池的剩余容量。运行参数可通过搭配触摸屏直接设置，采集到的数据可直接查看。采集器模块会自动定期保存电池关键数据，并可通过RS485口给第三方监测系统，支持MODBUS协议。一个采集器模块管理一组电池，最大可管理模块数为120个。

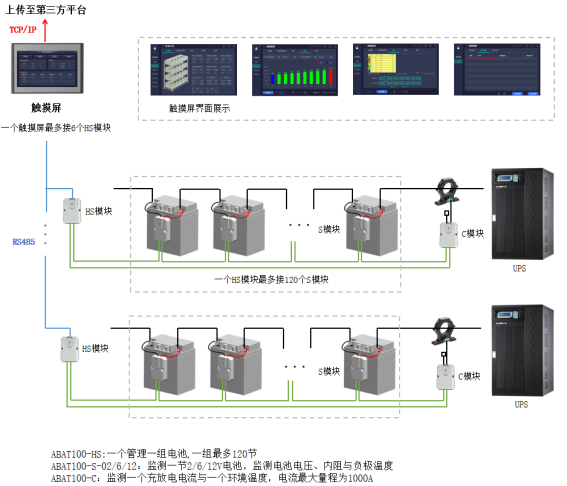

组网方案一：触摸屏串口采集组网方案

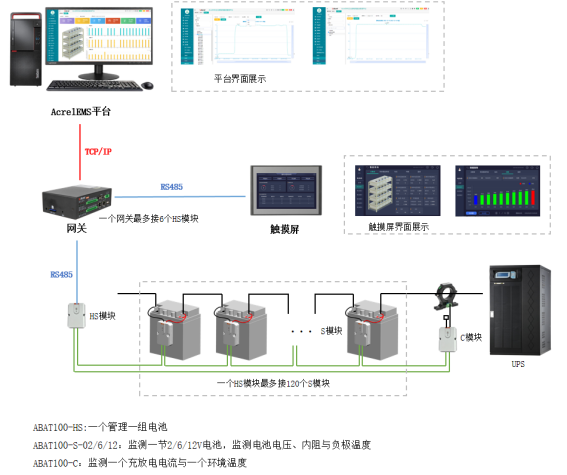

组网方案二：AcrelEMS，EIOT平台组网方案
